电感线圈的焊接温度心得分享

 行业动态     |      2019-10-22 12:25

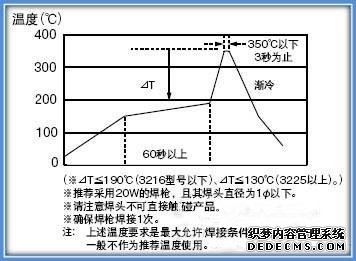

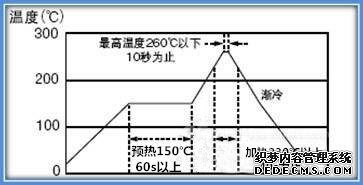

漆包线焊接是所有电子企业难题,因为漆包线由导体和绝缘层两部组成,表面涂一种或几种绝缘涂+料,经烘焙、冷却后形成一种带绝缘层的电线。在电感线圈生产制作,常常要焊接漆包线的引出接点,而电感线圈在急冷、急热或局部加热的情况下易出现漆包线破损融化,造成短路。因此在电感进行焊接时应特别注意焊接温度的控制,同时尽可能缩短焊接接触时间,那电感最佳焊接温度是多少呢?具体而言要和焊接方法和材料有关,下面两张焊接推荐温度曲线图希望对大家有帮助:
电感线圈与温度电感线圈与温度变化

  电感焊接需要注意的地方:
    1、焊接机需要有段控控温,可灵活设置各段加温状态。对温度、时间等参数能高精度地加以控制。
    2、熔锡焊接时间迅速、否则可能因局部高温传递损坏器件,通常限制在3秒钟以内能起到抑制对周围元件的热影响。
    3、定期清理焊头,因为焊头在使用过程中,由于绝缘漆和材料表面的其它物质(例如助焊剂)的影响,表面会变脏。最终影响到焊头的热量向焊接区域传递,导致焊接不良。
